Procédure de déconsignation caténaire pour la reprise sécurisée du trafic ferroviaire
Déconsignation Caténaire SNCF : 5 Étapes Clés pour Reprise Sécurisée du Trafic
Sommaire
- Introduction à la déconsignation caténaire
- Chronologie complète du processus
- Étape 1 : Fin de travail et vérifications
- Étape 2 : Levée des mesures de sécurité
- Étape 3 : Remise de l'avis de cessation
- Étape 4 : Restitution de la consignation
- Étape 5 : Déconsignation et remise sous tension
- Utilisation de l'imprimé 9005
- Responsabilités et coordination
Introduction à la déconsignation caténaire
La déconsignation caténaire constitue l'étape finale et cruciale du processus de sécurisation des travaux sur les installations de traction électrique ferroviaire. Cette procédure, rigoureusement encadrée par la réglementation SNCF, permet la remise sous tension sécurisée des installations et la reprise du trafic ferroviaire après achèvement des travaux.
Définition de la déconsignation
La déconsignation caténaire est l'ensemble des opérations permettant de remettre sous tension les installations de traction électrique préalablement consignées, après s'être assuré que toutes les conditions de sécurité sont réunies pour la reprise du trafic ferroviaire. Elle marque la fin officielle de la phase de travaux et le retour à l'exploitation normale.
Cette procédure s'inscrit dans un processus global de 10 étapes, dont les 5 dernières constituent spécifiquement la phase de déconsignation. Chaque étape doit être réalisée dans l'ordre strict et avec la coordination appropriée entre les différents acteurs : l'entreprise prestataire de protection électrique (EPC), l'agent habilité consignation caténaire SNCF, et les services de circulation ferroviaire.

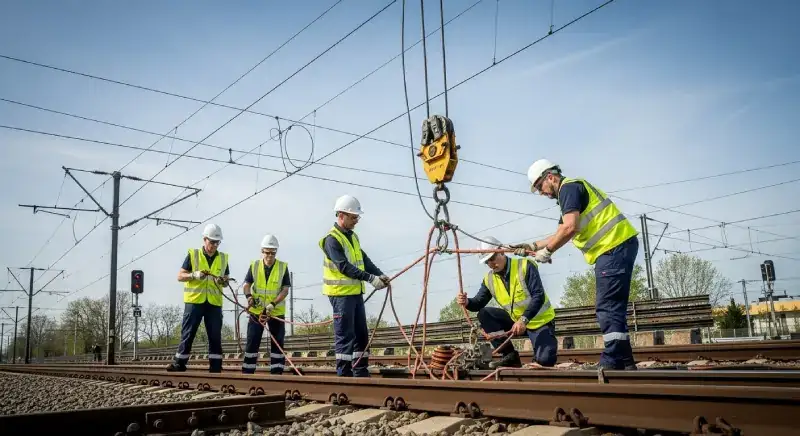

Agent SNCF procédant à la déconsignation d'une installation caténaire
Chronologie complète du processus
La déconsignation caténaire s'inscrit dans une chronologie précise qui fait suite aux étapes de consignation et de travaux. Comprendre cette chronologie est essentiel pour maîtriser les enjeux de sécurité et de coordination entre les différents acteurs.
Vue d'ensemble des 10 étapes
Étapes 1-6 : Phase de consignation et travaux
Préparation, demande, réalisation de la consignation, attestation, VAT et mesures de sécurité, puis phase de travail.
Étape 7 : Fin de travail
Vérification que la zone peut être restituée en sécurité.
Étape 8 : Levée des mesures de sécurité
Dépose des CLR et autres dispositifs de protection.
Étape 9 : Avis de cessation
Remise de l'avis de cessation de travail (Cadre C de l'imprimé 9005).
Étape 10 : Déconsignation finale
Remise sous tension et autorisation de reprise du trafic.
Point critique
L'ordre des étapes de déconsignation est impératif et ne peut être modifié. Toute inversion ou omission d'une étape peut compromettre la sécurité et entraîner des incidents graves lors de la remise sous tension.
Phase 1 : Fin de travail et vérifications
Fin de travail
Le chargé de travaux caténaires doit s'assurer que la zone de travail peut être restituée en sécurité. Cette étape marque la fin officielle de la phase d'intervention sur les installations.
Responsabilités du chargé de travaux caténaires
Vérification de l'achèvement des travaux
S'assurer que tous les travaux prévus ont été réalisés conformément aux spécifications techniques et aux exigences de sécurité. Contrôler que les installations sont en état de fonctionnement normal.
Évacuation du personnel
Vérifier que tout le personnel de l'entreprise a évacué la zone de travail et se trouve en sécurité, hors du voisinage des éléments caténaires qui vont être remis sous tension.
Contrôle de l'état de la zone
Effectuer un contrôle visuel complet de la zone pour s'assurer qu'aucun matériel, outil ou équipement n'a été oublié et que la zone peut être restituée en toute sécurité.
Points de contrôle obligatoires
- • Absence de matériel ou d'outillage dans la zone de travail
- • Évacuation complète du personnel de l'entreprise
- • Vérification de l'intégrité des installations caténaires
- • Contrôle de l'absence d'éléments susceptibles de gêner la circulation
- • Validation de la conformité des travaux réalisés
Cas particulier : Consignation pour tiers
Dans le cas d'une consignation caténaire pour tiers, conformément au document de coactivité, le chargé de travaux caténaires reçoit l'avis de cessation de l'attestation de mise hors tension complété. Cette procédure spécifique garantit la coordination entre les différents intervenants sur un même chantier.
Phase 2 : Levée des mesures de sécurité
Levée des mesures de la 2e étape de consignation caténaire
Dépose de l'ensemble des mesures complémentaires de sécurité du personnel (CLR, CLRS, CV...) dans l'ordre inverse de leur pose.
Procédure de dépose des dispositifs
La dépose des mesures de sécurité doit impérativement respecter l'ordre inverse de leur installation. Cette règle fondamentale garantit le maintien de la sécurité jusqu'à la fin de l'opération et évite tout risque d'exposition du personnel.
Ordre de dépose des dispositifs
- CLR intermédiaires : Dépose des Connexions Ligne-Rail intermédiaires (posées tous les 1000m maximum)
- CLR d'encadrement : Retrait des Connexions Ligne-Rail d'encadrement du chantier
- CLRS : Dépose des Connexions Ligne-Rail-Support si présentes
- CV : Retrait des Connexions Volantes
- Dispositifs d'éclairage : Dépose des lampes bleues et drapeaux réfléchissants (chantiers de nuit/tunnels)
Précautions spécifiques
Utilisation de la perche isolante
Maintenir l'utilisation de la perche isolante équipée d'un drapeau bleu pour la dépose des dispositifs d'accrochage. Il est strictement interdit de désolidariser la perche isolante du dispositif d'accrochage pendant l'opération.
Vérification de l'état des équipements
Contrôler l'état des dispositifs déposés et signaler toute anomalie ou dégradation constatée. S'assurer que tous les équipements sont récupérés et comptabilisés.
Documentation de la dépose
Tenir un registre précis de la dépose des dispositifs, en notant l'heure et les conditions de chaque opération. Cette traçabilité est essentielle pour la sécurité et les contrôles ultérieurs.
Attention particulière
La dépose des CLR doit être effectuée avec une vigilance particulière car ces dispositifs assurent la protection du personnel jusqu'à leur retrait complet. Aucune précipitation n'est admise dans cette phase critique.
Phase 3 : Remise de l'avis de cessation
Remise de l'avis de cessation de travail
Le représentant du prestataire de protection électrique atteste l'avis de cessation de la consignation caténaire via le cadre C de l'imprimé 9005.
Utilisation du cadre C de l'imprimé 9005
L'avis de cessation constitue un document officiel qui formalise la fin des travaux et certifie que toutes les conditions sont réunies pour la remise sous tension. Les informations administratives portées sur cet avis sont celles données par le chargé de travaux caténaires.
Contenu de l'avis de cessation (Cadre C)
Informations obligatoires :
- • Nom du représentant EPC
- • Entité d'appartenance
- • Nom de l'agent habilité SNCF
- • Éléments de caténaire concernés
- • Date et heure de cessation
Certifications requises :
- • Information du personnel
- • Retrait des mesures de sécurité
- • Évacuation du personnel
- • Autorisation de remise sous tension
Processus de validation
Remplissage de l'avis
Le représentant du prestataire de protection électrique complète soigneusement tous les champs du cadre C, en s'assurant de l'exactitude des informations et de la lisibilité de l'écriture.
Vérification des certifications
Confirmer que le personnel a été informé de la remise sous tension imminente, que les mesures de sécurité ont été retirées et que le personnel a évacué le voisinage des éléments caténaires.
Signature et transmission
Signer l'avis de cessation et le transmettre immédiatement à l'agent habilité consignation caténaire SNCF pour validation et suite de la procédure.
Note importante
La caténaire comprend les lignes aériennes de traction électriques, le rail aérien de contact et le 3ème rail. Cette définition élargie doit être prise en compte lors de la rédaction de l'avis de cessation.
Phase 4 : Restitution de la consignation
Restitution de la consignation caténaire
L'agent habilité consignation caténaire 9006 restitue officiellement la consignation caténaire au RSS (Régulateur Sous-Station) ou à l'Agent E (Agent de sécurité électrique).
Rôle de l'agent habilité consignation caténaire
L'agent habilité consignation caténaire 9006 joue un rôle central dans cette étape. Il doit s'assurer que tous les documents sont conformes et complets avant de procéder à la restitution officielle de la consignation.
Vérifications préalables à la restitution
- Contrôle de la conformité de l'avis de cessation (cadre C)
- Vérification de la cohérence avec l'attestation initiale (cadre B)
- Validation des signatures et des informations administratives
- Confirmation de l'évacuation complète du personnel
- Vérification du retrait de toutes les mesures de sécurité
Coordination avec les services techniques
La restitution de la consignation nécessite une coordination étroite avec le RSS (Régulateur Sous-Station) ou l'Agent E (Agent de sécurité électrique). Cette coordination garantit que les conditions techniques sont réunies pour la remise sous tension.
Communication préalable
Établir le contact avec le RSS ou l'Agent E pour annoncer la restitution imminente de la consignation et vérifier la disponibilité pour la suite des opérations.
Transmission des documents
Transmettre l'ensemble des documents de consignation (imprimé 9005 complet) au RSS ou à l'Agent E pour validation finale et préparation de la déconsignation.
Confirmation de restitution
Obtenir la confirmation officielle de la prise en compte de la restitution par le RSS ou l'Agent E, marquant ainsi la fin de la responsabilité de l'agent habilité consignation.
Phase 5 : Déconsignation et remise sous tension
Déconsignation finale
Le RSS ou l'Agent E réalise la déconsignation, remet sous tension les éléments caténaires et autorise la levée de la protection caténaire pour permettre la reprise des circulations ferroviaires.
Opérations de déconsignation technique
La déconsignation technique est réalisée par le RSS (Régulateur Sous-Station) ou l'Agent E (Agent de sécurité électrique). Cette étape marque le retour effectif de l'installation à son état d'exploitation normale.
Remise sous tension
Procéder à la remise sous tension progressive des éléments caténaires en respectant les procédures techniques spécifiques à chaque type d'installation (25kV AC ou 1500V DC).
Vérifications post-remise sous tension
Effectuer les contrôles nécessaires pour s'assurer du bon fonctionnement de l'installation : vérification des tensions, contrôle des protections, test des systèmes de sécurité.
Autorisation de reprise du trafic
Informer les services de circulation ferroviaire que les éléments caténaires sont remis sous tension et autoriser la levée de la protection caténaire pour permettre la reprise des circulations.
Coordination avec les services de circulation
La coordination avec les services de circulation ferroviaire est cruciale pour assurer une reprise sécurisée et ordonnée du trafic. Cette coordination permet d'éviter tout malentendu et garantit la sécurité des circulations.
Points de coordination essentiels
- • Information immédiate de la remise sous tension effective
- • Confirmation de la levée de toutes les protections caténaires
- • Validation de l'état opérationnel de l'installation
- • Autorisation formelle de reprise du trafic
- • Mise à jour des systèmes de gestion du trafic
Utilisation de l'imprimé 9005
L'imprimé 9005 "Consignation Caténaire" constitue le document central de traçabilité de l'ensemble du processus de consignation et de déconsignation. Il comprend trois cadres distincts correspondant aux différentes phases de la procédure.
Structure de l'imprimé 9005
Cadre A
Demande de consignation
- • Identification du demandeur
- • Éléments à consigner
- • Période de consignation
- • Signatures
Cadre B
Attestation de consignation
- • Certification de consignation
- • Éléments consignés
- • Délai de cessation
- • Validation SNCF
Cadre C
Avis de cessation
- • Information du personnel
- • Retrait des mesures
- • Évacuation confirmée
- • Autorisation remise sous tension
Traçabilité et archivage
L'imprimé 9005 complété constitue un document de traçabilité essentiel qui doit être conservé selon les exigences réglementaires. Il permet de reconstituer l'historique complet de la consignation et de la déconsignation en cas de besoin.
Exigences d'archivage
- Conservation de l'original par SNCF Réseau
- Copie conservée par l'entreprise prestataire
- Durée de conservation conforme à la réglementation
- Accessibilité pour les contrôles et audits
- Numérotation séquentielle pour traçabilité
Responsabilités et coordination
La réussite de la procédure de déconsignation repose sur une répartition claire des responsabilités et une coordination efficace entre tous les acteurs impliqués. Chaque intervenant a un rôle spécifique et des obligations précises.
Répartition des responsabilités
Entreprise Prestataire de Protection Électrique
- Réalise la VAT et les mesures complémentaires de sécurité
- Assure la sécurité de son personnel pendant les travaux
- Dépose les mesures de sécurité dans l'ordre inverse
- Rédige et signe l'avis de cessation de travail
- Informe SNCF de tout incident ou anomalie
Agent habilité consignation caténaire SNCF
- Vérifie la conformité de l'avis de cessation
- Restitue la consignation au RSS ou Agent E
- Assure la coordination avec les services techniques
- Valide les documents de traçabilité
- Supervise le processus de déconsignation
Régulateur Sous-Station / Agent E
- Réalise la déconsignation technique
- Procède à la remise sous tension
- Informe les services de circulation
- Autorise la reprise du trafic ferroviaire
- Vérifie le bon fonctionnement post-déconsignation
Points de coordination critiques
Plusieurs moments de la procédure nécessitent une coordination particulièrement attentive entre les différents acteurs pour garantir la sécurité et l'efficacité du processus.
Moments critiques de coordination
- • Fin de travail : Validation de l'évacuation complète du personnel
- • Dépose des CLR : Confirmation du retrait de tous les dispositifs
- • Avis de cessation : Vérification de la conformité documentaire
- • Restitution : Transmission sécurisée de la responsabilité
- • Remise sous tension : Coordination avec les services de circulation
Conclusion
La déconsignation caténaire constitue une phase critique qui demande rigueur, coordination et respect scrupuleux des procédures. Les 5 étapes clés que nous avons détaillées forment un ensemble cohérent qui garantit la sécurité de la reprise du trafic ferroviaire.
La maîtrise de ces procédures par tous les acteurs impliqués - entreprise prestataire de protection électrique, agent habilité consignation caténaire SNCF, et services techniques - est essentielle pour maintenir les standards de sécurité les plus élevés dans le domaine ferroviaire.
L'utilisation correcte de l'imprimé 9005 et le respect de la chronologie des étapes constituent les fondements d'une déconsignation réussie, permettant une reprise sécurisée et efficace du trafic ferroviaire après achèvement des travaux sur les installations caténaires.
