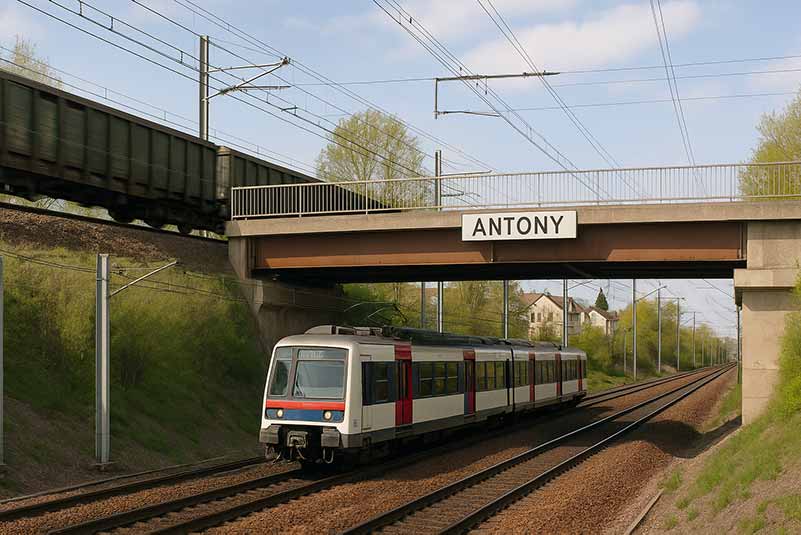

Saut-de-mouton à Antony permettant à la ligne B du RER (en bas) de passer sous la ligne de Grande Ceinture (en haut)
Les Sauts-de-mouton Ferroviaires en France : Exemples et Applications
Introduction aux sauts-de-mouton ferroviaires
Le réseau ferroviaire français, l'un des plus denses d'Europe, doit sa fluidité et sa sécurité à des infrastructures ingénieuses souvent méconnues du grand public. Parmi ces prouesses techniques, les sauts-de-mouton occupent une place prépondérante dans l'organisation du trafic ferroviaire.
Un saut-de-mouton ferroviaire est une infrastructure permettant à une voie ferrée d'en croiser une autre sans interruption, en passant soit par-dessus (via un pont), soit par-dessous (via un tunnel ou une tranchée). Cette solution élégante évite les croisements à niveau entre deux lignes, éliminant ainsi les risques de collision et optimisant considérablement la fluidité du trafic.
Le saviez-vous ?
L'expression "saut-de-mouton" est une métaphore imagée qui évoque le mouvement d'un mouton sautant par-dessus une clôture, à l'image d'une voie ferrée qui en "saute" une autre. Cette terminologie pittoresque s'est imposée dans le jargon ferroviaire français, tandis que les anglophones utilisent plutôt le terme "flyover" (survol) ou "grade separation" (séparation de niveau).
Sauts-de-mouton sur les LGV françaises
Le développement des Lignes à Grande Vitesse (LGV) en France a nécessité la construction de nombreux sauts-de-mouton, particulièrement aux points de raccordement avec les lignes classiques. Ces ouvrages d'art permettent aux TGV de s'insérer dans le réseau existant sans perturber le trafic des autres trains.
LGV Est européenne
La LGV Est européenne présente plusieurs exemples remarquables de sauts-de-mouton, notamment :
- Baudrecourt (49°00′14″N, 6°28′48″E) : Un saut-de-mouton permet à la LGV de franchir la ligne classique Nancy-Metz-Luxembourg, facilitant ainsi l'interconnexion entre ces deux réseaux sans perturber leur trafic respectif.
LGV Perpignan-Figueras
Cette ligne transfrontalière présente des particularités techniques intéressantes :
- Tresserre (42°32′10″N, 2°50′46″E) : Un saut-de-mouton permet le croisement de la LGV avec la ligne classique Perpignan-Cerbère, assurant une circulation fluide des trains internationaux et régionaux.
LGV Rhin-Rhône
Cette ligne stratégique pour les liaisons est-ouest comporte également des sauts-de-mouton notables :
- Vendenheim (48°40′48″N, 7°42′00″E) : Ce saut-de-mouton permet l'interconnexion entre la LGV et les lignes classiques de la région strasbourgeoise, jouant un rôle crucial dans la fluidité du trafic ferroviaire alsacien.

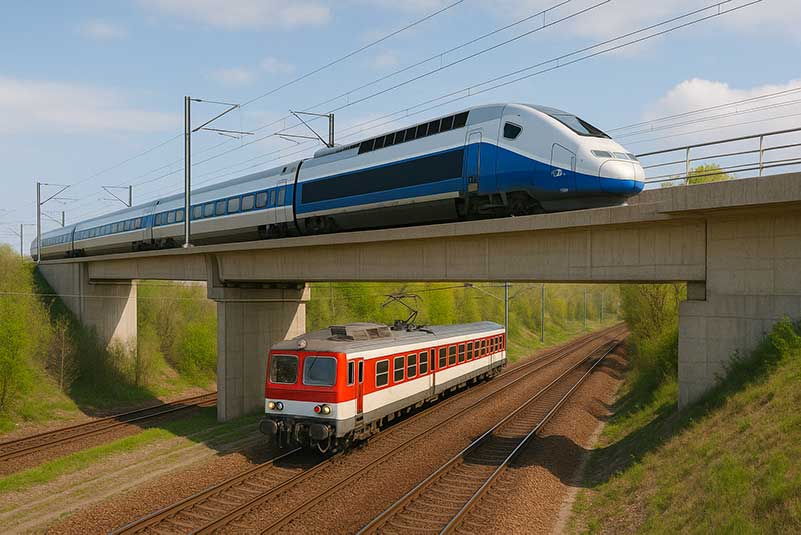

Saut-de-mouton permettant le croisement d'une LGV avec une ligne classique sans interruption du trafic
Particularité historique : l'Alsace-Moselle
L'histoire mouvementée de l'Alsace-Moselle a laissé une empreinte durable sur son réseau ferroviaire, créant une situation unique en France qui nécessite des solutions techniques spécifiques.
Contexte historique
Entre 1871 et 1918, l'Alsace-Moselle fut annexée par l'Empire allemand. Durant cette période, les chemins de fer de la région ont été développés selon les normes allemandes, notamment avec une circulation des trains à droite, contrairement au reste de la France où les trains circulent à gauche (selon la norme anglaise).
Après le retour de ces territoires à la France, cette différence technique a été conservée, créant une frontière ferroviaire invisible au sein même du territoire national.
Sauts-de-mouton d'inversion
Pour gérer cette particularité, des sauts-de-mouton spécifiques ont été construits aux limites de l'ancienne frontière :
- Près de Metz : Un saut-de-mouton permet aux trains de passer de la circulation à gauche à la circulation à droite, et inversement, sans interruption du trafic.
- Ligne Nancy-Strasbourg : Des sauts-de-mouton d'inversion permettent la transition entre les deux systèmes de circulation, témoignant de l'ingéniosité des ingénieurs ferroviaires face à ce défi technique.
Ces ouvrages d'art particuliers constituent un héritage technique fascinant de l'histoire mouvementée de cette région frontalière, et illustrent parfaitement comment les infrastructures ferroviaires s'adaptent aux contraintes historiques et géographiques.
Applications spécifiques des sauts-de-mouton
Au-delà de leur fonction première de croisement de lignes, les sauts-de-mouton remplissent plusieurs rôles stratégiques dans l'organisation du réseau ferroviaire français.
Reclassement des voies
Sur les lignes à quatre voies ou plus, les sauts-de-mouton permettent de réorganiser intelligemment la disposition des voies selon leur usage :
Exemple de reclassement
Une ligne qui présente initialement deux voies marchandises au centre et deux voies rapides aux abords peut, grâce à un saut-de-mouton, continuer avec les voies rapides d'un côté et les voies lentes de l'autre. Cette configuration optimise la circulation des différents types de trains (express, omnibus, marchandises) sur le réseau.
Cette technique de reclassement est particulièrement utilisée aux abords des grandes agglomérations, où la densité du trafic ferroviaire nécessite une organisation optimale des flux de circulation.
Gestion des systèmes d'électrification différents
Les sauts-de-mouton facilitent également le croisement de lignes ayant des systèmes d'alimentation électrique différents :
- Frontières électriques : Dans certaines régions, notamment aux frontières entre différents systèmes d'électrification (comme aux Pays-Bas, en Belgique ou dans le sud de la France), les sauts-de-mouton permettent à des lignes alimentées différemment de se croiser sans interférence électrique.
- Transition entre systèmes : Par exemple, une LGV alimentée en courant alternatif 25 kV peut croiser une ligne classique alimentée en courant continu 1,5 kV grâce à un saut-de-mouton, évitant ainsi les complications techniques d'un croisement à niveau.
| Type d'application | Avantages | Exemples en France |
|---|---|---|
| Croisement de lignes | Fluidité du trafic, sécurité accrue | Antony (RER B/Grande Ceinture) |
| Inversion de circulation | Transition entre systèmes ferroviaires | Frontière Alsace-Moselle |
| Reclassement des voies | Optimisation des flux de circulation | Abords des grandes agglomérations |
| Gestion électrification | Compatibilité entre systèmes différents | Sud de la France, zones frontalières |
Aspects sécuritaires pour les professionnels
Pour les professionnels intervenant à proximité des sauts-de-mouton, plusieurs précautions spécifiques doivent être observées afin de garantir leur sécurité dans ces environnements ferroviaires particuliers.
Points de vigilance essentiels
- Configuration multi-niveaux : La présence de voies à différentes hauteurs crée des angles morts et des zones de visibilité réduite qui nécessitent une attention particulière.
- Circulation simultanée : Contrairement aux croisements classiques, les trains peuvent circuler simultanément sur les différents niveaux d'un saut-de-mouton, multipliant les sources potentielles de danger.
- Distances de sécurité adaptées : Les distances de sécurité standard doivent être réévaluées en fonction de la configuration spécifique de chaque saut-de-mouton.
- Risques liés aux structures : Les ponts, tunnels et tranchées qui composent les sauts-de-mouton présentent leurs propres risques (hauteur, confinement, etc.).
Mesures de prévention recommandées
Face à ces risques spécifiques, plusieurs mesures de prévention sont essentielles :
- Formation spécifique : Une formation SECUFER adaptée, intégrant les particularités des interventions à proximité des sauts-de-mouton, est indispensable pour les professionnels concernés.
- Analyse préalable : Avant toute intervention, une analyse détaillée de la configuration du saut-de-mouton et des circulations prévues doit être réalisée.
- Communication renforcée : Un système de communication efficace entre les différentes équipes travaillant sur ou à proximité du saut-de-mouton est crucial pour prévenir les accidents.
- Équipements de protection adaptés : Au-delà des EPI standard, des équipements spécifiques peuvent être nécessaires selon la configuration du site.
Ces mesures de sécurité renforcées permettent aux professionnels d'intervenir efficacement sur ces infrastructures complexes tout en minimisant les risques inhérents à leur configuration particulière.
Conclusion
Pour les professionnels intervenant à proximité de ces ouvrages, une connaissance approfondie de leurs spécificités et des risques associés est indispensable. Une formation adaptée, comme celle proposée par Secufer.online, permet d'acquérir les compétences nécessaires pour travailler en toute sécurité dans ces environnements ferroviaires particuliers.
