Procédure de Vérification d'Absence de Tension (VAT) sur installation caténaire ferroviaire
Vérification Absence Tension (VAT) Ferroviaire : Procédures 25kV et 1500V pour Sécurité Maximale
Sommaire
Introduction à la VAT ferroviaire
La Vérification d'Absence de Tension (VAT) constitue l'une des procédures les plus critiques dans le domaine de la sécurité électrique ferroviaire. Cette opération, obligatoire avant tout travail sur ou à proximité des installations de traction électrique, représente la dernière barrière de sécurité entre les travailleurs et les risques d'électrocution mortelle.
Définition de la VAT
La Vérification d'Absence de Tension est une procédure technique rigoureuse qui permet de s'assurer qu'aucune tension électrique n'est présente sur les éléments de l'installation caténaire avant d'autoriser l'intervention des personnels. Elle s'effectue à l'aide d'appareils spécialisés et selon des protocoles stricts différenciés selon le type d'installation.
Dans le contexte ferroviaire français, deux types d'installations de traction électrique coexistent : les lignes alimentées en 25000 volts alternatif (25kV AC) et celles alimentées en 1500 volts continu (1500V DC). Chaque type d'installation nécessite des procédures VAT spécifiques, adaptées aux caractéristiques techniques et aux risques particuliers de chaque système.

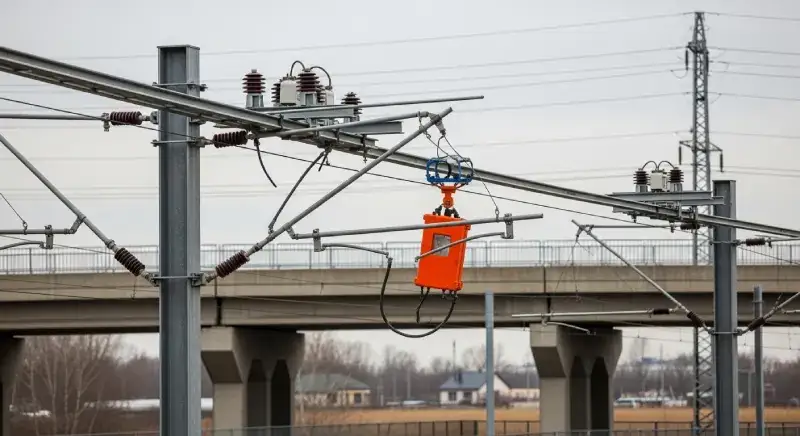

Dispositif de Vérification d'Absence de Tension utilisé sur les installations caténaires
Principe et objectifs de la VAT
La VAT s'inscrit dans une démarche globale de maîtrise des risques électriques qui suit le principe fondamental de la consignation électrique. Elle intervient systématiquement après la première étape de consignation réalisée par SNCF Réseau et constitue le préalable indispensable à toute intervention sur les installations caténaires.
Objectifs de la procédure VAT
- Vérifier l'efficacité de la consignation : S'assurer que la coupure d'alimentation électrique a été effectivement réalisée et qu'aucune tension résiduelle n'est présente.
- Détecter les défaillances : Identifier d'éventuelles alimentations de secours, retours de courant ou défauts d'isolement qui pourraient maintenir une tension dangereuse.
- Protéger les intervenants : Garantir que les conditions de sécurité électrique sont réunies avant l'engagement des équipes de travail.
- Respecter la réglementation : Satisfaire aux exigences légales et normatives en matière de prévention des risques électriques.
La VAT ne se limite pas à une simple mesure ponctuelle : elle doit être répétée autant de fois que nécessaire selon l'évolution des travaux et les exigences spécifiques de chaque intervention. Cette répétition garantit le maintien des conditions de sécurité tout au long de la phase de travail.
Point critique
La VAT doit impérativement être réalisée sur l'élément consigné faisant l'objet de la première étape de consignation. Toute extension du périmètre de travail nécessite une nouvelle vérification d'absence de tension sur les éléments concernés.
Responsabilités et cadre réglementaire
La répartition des responsabilités dans le processus de VAT s'inscrit dans le cadre plus large de la double responsabilité qui caractérise les travaux caténaires. Cette organisation garantit une approche coordonnée et sécurisée de la gestion des risques électriques.
Répartition des responsabilités
SNCF Réseau
- Assure la consignation de l'installation de traction électrique
- Délivre l'attestation de consignation de fin de première étape
- Fournit les documents techniques nécessaires (imprimé 9005)
- Maintient la coordination avec les services de circulation
Entreprise intervenante
- Réalise la VAT selon les procédures réglementaires
- Met en place les mesures complémentaires de sécurité
- Assure la sécurité de son personnel pendant les travaux
- Informe SNCF de tout incident ou anomalie détectée
Cette répartition des responsabilités implique une coordination étroite entre les différents acteurs et une communication permanente pour garantir l'efficacité du dispositif de sécurité. L'entreprise intervenante doit notamment être en possession de l'attestation de consignation avant de procéder à la VAT.
Procédure VAT 25000V alternatif
Installation 25000 volts alternatif
Les installations 25kV AC équipent principalement les lignes à grande vitesse et les lignes principales du réseau ferré national. Leur tension élevée nécessite des précautions particulières et des équipements spécialisés.
Étapes de la procédure 25kV
Fixation de l'appareil VAT
Fixer l'appareil de VAT sur la perche isolante prévue à cet effet. La perche doit être adaptée à la tension 25kV et en parfait état. Vérifier l'absence de fissures, de salissures ou d'humidité qui pourraient compromettre l'isolation.
Autotest du dispositif
Effectuer l'autotest du dispositif de VAT avant toute utilisation. Cette vérification permet de s'assurer du bon fonctionnement de l'appareil et de la fiabilité de la mesure qui va suivre.
Vérification sur le point le plus bas
Mettre le dispositif de VAT sur le point le plus bas pendant au moins 5 secondes. Le point de contact doit être situé à plus de 2 mètres d'un pendule ou d'une connexion, et le dispositif ne doit pas être dans l'alignement du fil de contact.
Test de fonctionnement final
Refaire le test de fonctionnement du dispositif de VAT après chaque vérification d'absence de tension. Cette double vérification garantit que l'appareil n'a pas été endommagé pendant la mesure.
Spécificités 25kV
Points de vérification : La VAT doit être effectuée sur la caténaire ET sur le feeder si présent.
Distance de sécurité : Maintenir une distance minimale de 2 mètres avec les pendules et connexions pour éviter les risques d'amorçage.
Procédure VAT 1500V continu
Installation 1500 volts continu
Les installations 1500V DC équipent une grande partie du réseau ferré national, notamment en région parisienne et sur de nombreuses lignes classiques. Bien que la tension soit plus faible, les risques restent mortels.
Étapes de la procédure 1500V
Positionnement aimant et crochet
Effectuer l'autotest après avoir positionné l'aimant et le crochet sur le rail. Mettre l'électrode métallique du crochet en contact avec le rail et l'étau de terre, puis appuyer sur le bouton test "mise en marche".
Fixation sur perche isolante
Fixer l'appareil sur la perche isolante prévue à cet effet. S'assurer que la perche est équipée d'une tête anti-éjection (obligatoire depuis le 1er janvier 2023).
Vérification sur fils de contact
Poser l'aimant sur un rail raccordé au circuit de retour courant de traction et positionner le crochet sur le ou les fils de contact pour vérifier l'absence de tension.
Test de fonctionnement répété
Refaire le test de fonctionnement de l'appareil de VAT après chaque vérification, conformément aux exigences de sécurité.
Spécificités 1500V
Circuit de retour : L'aimant doit impérativement être posé sur un rail raccordé au circuit de retour courant de traction.
Groupes de traction : Lorsque l'alimentation comprend deux ou trois groupes de traction exploités, les mains de prise au rail doivent être équipées d'un dispositif anti-éjection.
Autotest des dispositifs VAT
L'autotest constitue une étape fondamentale de la procédure VAT. Il permet de vérifier le bon fonctionnement de l'appareil de mesure avant et après chaque utilisation, garantissant ainsi la fiabilité des résultats obtenus.
Principe de l'autotest
L'autotest consiste en une vérification automatique des circuits internes de l'appareil de VAT. Il simule la présence d'une tension pour s'assurer que l'appareil est capable de la détecter et de l'afficher correctement.
✓ Autotest conforme
- • Voyant vert allumé
- • Signal sonore caractéristique
- • Affichage correct sur l'écran
- • L'appareil est prêt à l'emploi
✗ Autotest non conforme
- • Voyant rouge allumé
- • Absence de signal sonore
- • Affichage défaillant
- • L'appareil ne doit pas être utilisé
Conduite à tenir en cas d'autotest défaillant
- Arrêt immédiat de la procédure : Ne jamais utiliser un appareil dont l'autotest est défaillant
- Vérification des connexions : Contrôler l'état des câbles, connecteurs et contacts
- Remplacement de l'appareil : Utiliser un appareil de rechange vérifié et conforme
- Signalement : Informer la hiérarchie et consigner l'incident dans le registre de sécurité
- Maintenance : Faire réparer ou étalonner l'appareil défaillant avant toute réutilisation
Il est essentiel de disposer d'appareils de VAT de rechange sur chaque chantier pour éviter tout retard dans les travaux en cas de défaillance d'un équipement. La maintenance préventive régulière des appareils de VAT est également cruciale pour garantir leur fiabilité.
Bonnes pratiques et points de vigilance
La réussite d'une procédure VAT repose sur le respect scrupuleux des bonnes pratiques et la vigilance constante des opérateurs. Ces recommandations, issues du retour d'expérience du secteur ferroviaire, contribuent à renforcer la sécurité des interventions.
Préparation et vérifications préalables
À faire ✓
- • Vérifier l'état de la perche isolante
- • Contrôler la propreté des équipements
- • S'assurer de la présence de l'attestation de consignation
- • Effectuer l'autotest systématiquement
- • Porter les EPI réglementaires
- • Respecter les distances de sécurité
À éviter ✗
- • Utiliser un appareil non testé
- • Désolidariser la perche du dispositif
- • Négliger les conditions météorologiques
- • Intervenir seul sans surveillance
- • Omettre la vérification répétée
- • Ignorer les signalements d'anomalie
Conditions environnementales
Les conditions météorologiques peuvent significativement affecter la fiabilité des mesures VAT. Une attention particulière doit être portée aux situations suivantes :
- Humidité élevée : Risque de faux contact et de dégradation de l'isolation des équipements
- Conditions givrantes : Formation de glace pouvant affecter les contacts électriques
- Vent fort : Difficultés de manipulation des perches isolantes et risques de contact accidentel
- Orage : Interdiction absolue d'intervention en raison des risques de foudroiement
Évolutions réglementaires 2023
L'année 2023 a marqué une étape importante dans l'évolution de la réglementation relative aux procédures VAT avec l'introduction de nouvelles exigences de sécurité. Ces évolutions visent à renforcer la protection des intervenants et à réduire les risques d'accidents.
Têtes de perche anti-éjection obligatoires
Nouvelle obligation depuis le 1er janvier 2023
Les têtes de perche anti-éjection sont désormais obligatoires pour toutes les opérations de VAT. Cette mesure vise à prévenir les risques de projection des dispositifs de mesure en cas de défaillance ou de mauvaise manipulation.
Champ d'application : Cette obligation s'applique aux installations 25kV et 1500V, sans exception.
Dispositifs anti-éjection pour les mains de prise
Pour les installations 1500V, lorsque l'alimentation comprend deux ou trois groupes de traction exploités, les mains de prise au rail doivent également être équipées d'un dispositif anti-éjection. Cette mesure complémentaire renforce la sécurité lors des opérations de mise à la terre.
Impact de la réglementation SECUFER
La mise en place progressive de la réglementation SECUFER influence également l'évolution des procédures VAT. La terminologie "mise hors tension" est susceptible d'évoluer pour s'harmoniser avec les nouveaux référentiels de sécurité ferroviaire.
Adaptations en cours
- Harmonisation des procédures avec les standards SECUFER
- Évolution des documents de consignation et d'attestation
- Renforcement des exigences de formation et de certification
- Amélioration de la traçabilité des opérations VAT
Conclusion
La Vérification d'Absence de Tension constitue un maillon essentiel de la chaîne de sécurité électrique dans le domaine ferroviaire. Sa mise en œuvre rigoureuse, selon les procédures spécifiques aux installations 25kV et 1500V, garantit la protection des intervenants contre les risques d'électrocution mortelle.
L'évolution constante de la réglementation, illustrée par les nouvelles exigences de 2023, témoigne de la volonté du secteur ferroviaire d'améliorer continuellement les standards de sécurité. Les professionnels doivent s'adapter à ces évolutions et maintenir leurs compétences à jour pour garantir l'efficacité des procédures VAT.
La maîtrise des procédures VAT nécessite une formation spécialisée, une pratique régulière et une vigilance constante. Elle s'inscrit dans une démarche globale de prévention des risques qui implique tous les acteurs de la chaîne de sécurité ferroviaire, de SNCF Réseau aux entreprises intervenantes.
