Terrassement en emprise ferroviaire : risques, obligations et bonnes pratiques
Le terrassement en emprise ferroviaire est l'une des opérations les plus délicates du chantier ferroviaire. Pelle rail-route, forage, excavation : chaque coup de godet à proximité des voies peut endommager des réseaux vitaux pour la sécurité des circulations — ou provoquer une déstabilisation de la voie elle-même.
Pourquoi le terrassement ferroviaire est une discipline à part
Le terrassement en milieu ferroviaire ne se résume pas à creuser à côté de voies ferrées. C'est une opération qui s'insère dans un système complexe où chaque composant — rails, traverses, ballast, câbles de signalisation, câbles d'alimentation des caténaires, drainages — est interdépendant. Toucher l'un de ces éléments sans précaution peut, dans le pire des cas, provoquer un déraillement ou une coupure de courant sur une section entière du réseau.
La proximité des circulations ferroviaires ajoute une dimension temporelle unique : les fenêtres de travaux sont strictement limitées (souvent quelques heures en nuit, ou des week-ends). Dans ces délais contraints, la tentation de prendre des raccourcis est réelle. C'est précisément dans ces moments de pression que les accidents surviennent.
Enfin, le sous-sol d'une emprise ferroviaire est particulièrement dense en réseaux sensibles. Certains de ces réseaux — câbles de signalisation, notamment — ne peuvent pas simplement être déviés ou coupés temporairement : leur interruption non planifiée peut immédiatement entraîner la mise en service de systèmes de sécurité d'arrêt d'urgence sur la ligne, avec des conséquences en cascade sur l'ensemble du trafic ferroviaire.

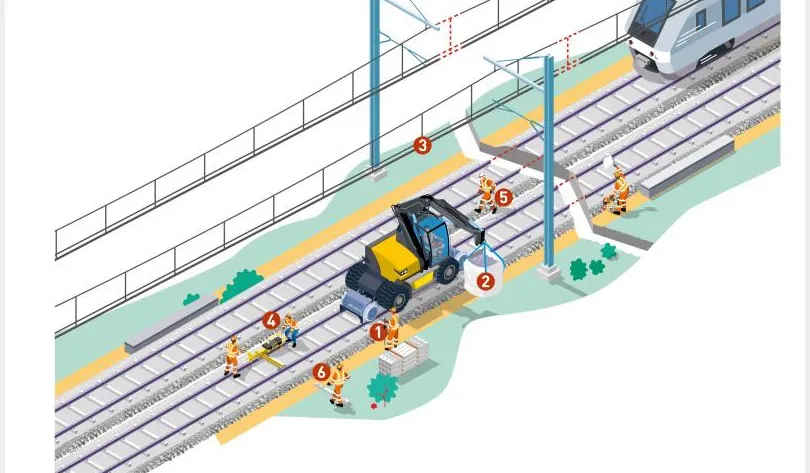

Les risques spécifiques du terrassement ferroviaire
Le risque de heurt par un train
C'est le risque primaire, présent sur tout chantier ferroviaire. Sur un chantier de terrassement, il est amplifié par plusieurs facteurs : les engins de terrassement (pelles, bulldozers, compacteurs) ont une hauteur et une largeur importantes, qui peuvent empiéter sur le gabarit de la voie adjacente lors des manœuvres. Un bras de pelle étendu vers la voie voisine, même momentanément, peut créer une collision avec un train en circulation.
La vigilance doit être maintenue pendant toutes les phases de l'opération — pas seulement pendant les terrassements actifs. Les phases de transport des matériaux, de nivellement ou de compactage sont également à risque.
L'endommagement des réseaux enterrés ferroviaires

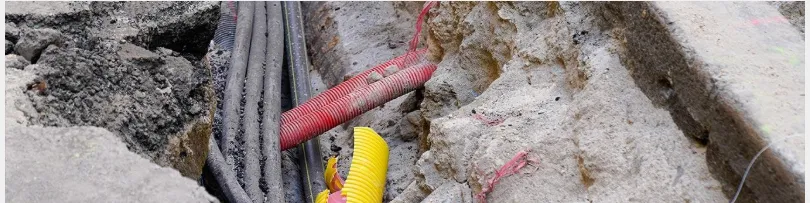

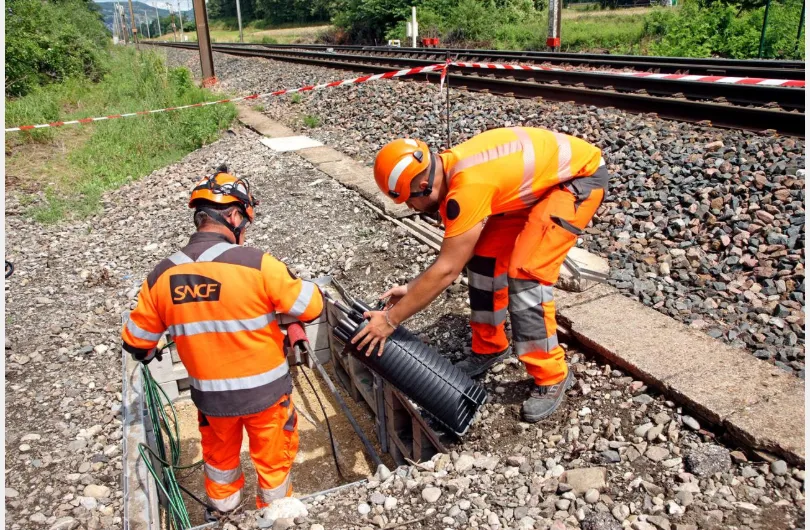

Les réseaux ferroviaires enterrés comprennent au minimum : câbles de signalisation (block automatique, commandes d'aiguilles, détecteurs de présence), câbles d'alimentation électrique des caténaires, câbles de télécommunications, drainages et fourreaux divers. Chacun de ces réseaux bénéficie d'une protection spécifique et d'une profondeur d'enfouissement définie. Un terrassement sans DT-DICT préalable est un terrassement à l'aveugle.
La déstabilisation de la voie ferrée
Le ballast sur lequel reposent les traverses et les rails assure non seulement le maintien géométrique de la voie, mais aussi son drainage et sa résistance aux vibrations des trains. Une excavation mal maîtrisée à proximité de la voie peut déstabiliser ce système — même sans toucher physiquement au ballast — en modifiant les conditions de drainage ou en créant des mouvements de terrain.
La tolérance géométrique des voies ferrées est extrêmement faible : quelques millimètres d'écart par rapport aux tolérances normales suffisent à imposer une réduction de vitesse, voire une mise en urgence de la voie. La surveillance géométrique avant et après les travaux est donc obligatoire.
Le risque lié aux caténaires
Sur les lignes électrifiées, les caténaires constituent un danger mortel. La distance minimale d'approche sans consignation est réglementée (30 cm en 1,5 kV continu, 50 cm en 25 kV alternatif). Un engin de terrassement dont la flèche ou la benne s'approche de cette distance peut provoquer un arc électrique mortel pour l'opérateur.
L'AIPR — une obligation réglementaire incontournable
L'Attestation d'Intervention à Proximité des Réseaux (AIPR) est imposée par le décret n°2012-970 du 20 août 2012, renforcé par la loi du 16 juillet 2013 et ses décrets d'application. Elle est obligatoire pour toute personne réalisant des travaux à proximité de réseaux enterrés.
Qui est concerné ?
L'AIPR est requise pour trois catégories d'acteurs :
- Les concepteurs (bureaux d'études, maîtres d'oeuvre) qui conçoivent des projets de travaux à proximité de réseaux.
- Les encadrants de chantier (chefs de chantier, conducteurs de travaux) qui dirigent les opérations sur le terrain.
- Les opérateurs (chauffeurs d'engins, conducteurs de pelles) qui réalisent physiquement les travaux d'excavation.
Comment obtenir l'AIPR ?
L'AIPR s'obtient par la réussite d'un QCM en ligne, sur la plateforme officielle (formations.reseaux-et-canalisations.ineris.fr). Le QCM est différent selon la catégorie (concepteur, encadrant, opérateur). La validité est de 5 ans. Un renouvellement par nouveau QCM est obligatoire à l'échéance.
DT et DICT : le préalable indispensable
La Déclaration de projet de Travaux (DT)
Avant la conception d'un projet de travaux à proximité de réseaux, le maître d'ouvrage doit consulter le téléservice en ligne reseaux-et-canalisations.ineris.fr pour identifier tous les gestionnaires de réseaux présents dans la zone. Il leur adresse ensuite une DT pour obtenir les plans et informations sur les réseaux existants. Cette étape est obligatoire : aucun chantier ne peut démarrer sans que les plans des réseaux aient été obtenus.
La Déclaration d'Intention de Commencement de Travaux (DICT)

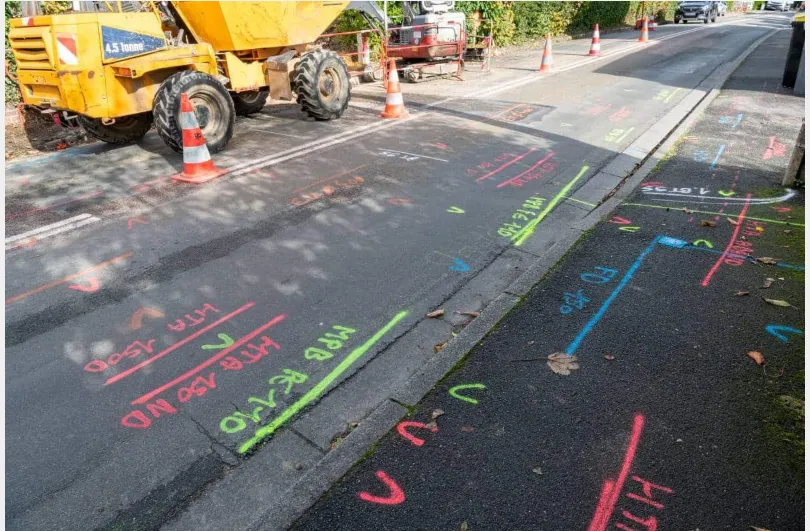

Au moins 10 jours ouvrés avant le démarrage des travaux, l'entreprise d'exécution doit envoyer une DICT à chaque gestionnaire de réseau identifié dans la zone. La DICT déclenche la fourniture des plans actualisés et, pour les réseaux sensibles, peut entraîner la venue d'un représentant du gestionnaire pour un marquage-piquetage sur le terrain.
En milieu ferroviaire
SNCF Réseau est systématiquement à contacter via la DT-DICT pour tout terrassement à proximité de ses emprises. Les réseaux ferroviaires sont classés parmi les plus sensibles (classe A) et font l'objet d'exigences particulièrement strictes en matière de marquage-piquetage et de méthode d'excavation.
La méthode douce : quand et comment l'appliquer

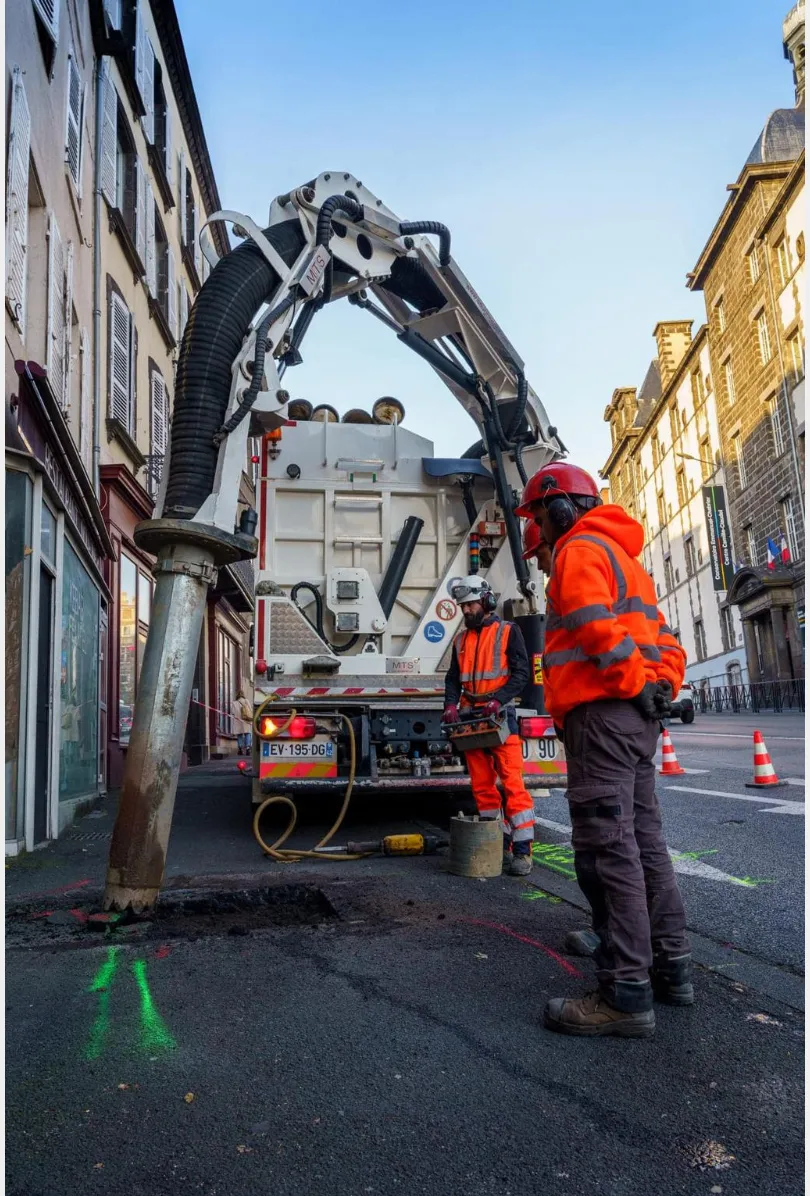

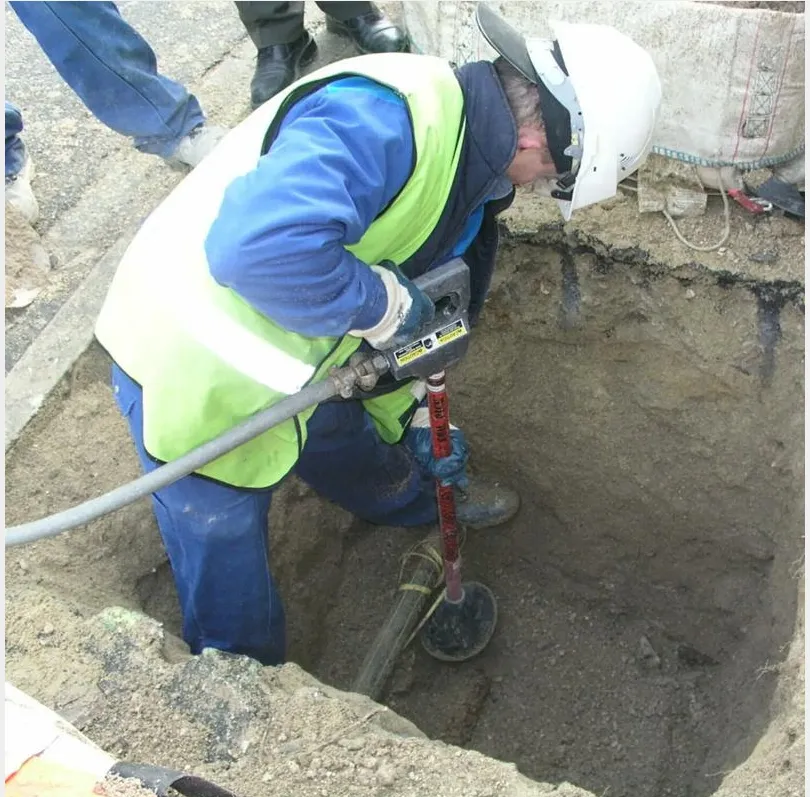

La méthode douce (ou méthode non destructive d'excavation) est l'utilisation d'une technique d'excavation qui réduit le risque d'endommagement des réseaux : hydrodemolition (eau sous haute pression), aspiration, soufflage à air comprimé, excavation manuelle. Elle est obligatoire dès que les travaux atteignent la zone de proximité d'un réseau sensible.
Zone d'investigation complémentaire (ZIC)
Lorsqu'un réseau sensible a été localisé par marquage-piquetage mais que sa position exacte reste incertaine (imprécision des plans), une Zone d'Investigation Complémentaire est définie autour de la position estimée. Dans cette zone, seule la méthode douce est autorisée pour le terrassement.
Avantages opérationnels
Au-delà de l'obligation réglementaire, la méthode douce présente des avantages opérationnels réels en milieu ferroviaire : elle permet d'exposer les réseaux sans les endommager, de vérifier visuellement leur état avant toute intervention à proximité et de documenter photographiquement leur localisation exacte — une information précieuse pour les futurs chantiers.
Bonnes pratiques et vérifications avant, pendant et après
Avant le démarrage
- AIPR valide pour tous les opérateurs et encadrants concernés
- DT-DICT envoyée et réponses reçues de tous les gestionnaires de réseaux
- Marquage-piquetage réalisé sur le terrain pour les réseaux sensibles
- A.A.E valides pour chaque intervenant en emprise
- Formation Secufer à jour pour chaque opérateur
- Dossier d'organisation validé par SNCF Réseau
- Surveillance géométrique initiale de la voie documentée
Pendant les travaux
- Maintien du gabarit de dégagement des voies adjacentes en permanence
- Respect strict de la méthode douce dans les ZIC
- Mise en place et vérification des DPT avant chaque fenêtre de travaux
- Communication régulière entre l'équipe de terrassement et le responsable de sécurité des circulations
- Documentation photographique des étapes critiques
Après chaque phase de travaux
- Vérification géométrique de la voie
- Test de continuité des câbles de signalisation si proximité
- Remise en état du ballast si affecté
- Levée de l'interception ferroviaire uniquement après validation par SNCF Réseau
Lien avec la formation Secufer
La formation Secufer dispensée par Réseau Amynco intègre les spécificités des travaux de terrassement en emprise ferroviaire : identification des zones de danger, lecture des plans de réseaux, respect des gabarits, procédures d'urgence en cas de découverte d'un réseau non référencé. Pour préparer vos équipes, consultez notre programme de formation Secufer.
La formation est disponible en présentiel dans nos 9 centres en France, et en e-learning pour plus de flexibilité. Dans les deux cas, votre OPCO peut financer la formation.
À lire également
Questions fréquentes
L'AIPR remplace-t-elle la formation Secufer pour travailler en emprise ferroviaire ?
Non, ces deux certifications sont distinctes et complémentaires. L'AIPR atteste de la connaissance des obligations réglementaires relatives aux réseaux enterrés (DT-DICT, méthode douce, ZIC). La formation Secufer atteste de la compréhension des risques ferroviaires et des procédures de sécurité spécifiques à l'emprise ferroviaire. Les deux sont obligatoires pour un opérateur qui terrase en emprise ferroviaire.
Que faire si on découvre un réseau non référencé pendant les travaux ?
Arrêt immédiat des travaux dans la zone concernée. Marquage de la découverte (photographies, piquetage). Notification au responsable de chantier et contact avec SNCF Réseau et/ou les autres gestionnaires de réseaux pour identification. Reprise des travaux uniquement après identification du réseau, obtention des informations nécessaires et adaptation de la méthode d'excavation si nécessaire.
Un terrassement à 10 mètres des voies nécessite-t-il une A.A.E ?
Cela dépend de la définition de l'emprise ferroviaire au sens du gestionnaire d'infrastructure. La limite de l'emprise n'est pas toujours à quelques centimètres des rails : elle peut s'étendre sur plusieurs mètres de part et d'autre des voies. Une vérification auprès de SNCF Réseau est indispensable avant tout démarrage pour savoir si la zone de travaux est incluse dans l'emprise et si l'A.A.E est requise.
